1. 設計階段：
   結構設計： 根據使用地點（風荷載、雪荷載、地震烈度、地質條件）、監控設備重量、安裝高度、平臺尺寸、爬梯要求等進行詳細的結構計算和設計。確保塔體在各種極端條件下穩定安全。
   耐火設計： 這是防火監控塔區別于普通塔的關鍵。設計需考慮：
   結構耐火時間： 確定塔體在火災中需要維持結構完整性的時間（如30分鐘、60分鐘、90分鐘）。
   耐火方案： 選擇合適的耐火措施（見下文“關鍵工藝”部分）。
   材料選擇： 選用符合耐火要求的鋼材、防火涂料、混凝土或其他復合材料。
   功能設計： 設計設備安裝平臺（尺寸、承重、開孔）、爬梯/爬釘、安全護欄、電纜走線架、避雷系統等。
   圖紙深化： 生成詳細的零件圖、裝配圖、材料清單。

2. 材料準備：
   鋼材采購： 選用符合設計要求的優質碳素結構鋼（如Q235B, Q345B）或低合金高強度鋼。材料需有合格的質量證明書。
   耐火材料采購： 根據耐火設計方案采購合格的防火涂料（膨脹型或非膨脹型）、防火板、或混凝土/耐火澆注料所需的原材料。
   緊固件采購： 高強度螺栓、螺母、墊圈（通常8.8級或以上）。
   防腐材料采購： 熱浸鍍鋅所需的鋅錠或高性能防腐涂料（如果采用涂裝方案）。
   輔助材料： 焊材（焊條、焊絲、焊劑）、氣體等。

3. 加工制造：
   切割下料： 使用數控火焰切割、等離子切割或激光切割機，按照圖紙精確切割鋼板、角鋼、鋼管等型材。
   制孔： 使用數控鉆床、磁力鉆或沖床，在構件上加工螺栓連接孔?？孜痪纫蟾?。
   邊緣加工： 對切割邊緣進行打磨、倒角，去除毛刺和熔渣。
   彎曲/卷制： 對于錐形塔段或弧形部件，使用卷板機、折彎機進行冷彎成型。嚴格控制曲率半徑。
   焊接： 核心工藝！
         采用埋弧自動焊、氣體保護焊（CO2/MIG/MAG）、手工電弧焊等工藝焊接主材（塔柱、橫隔、斜撐等）。
          焊接前需進行焊接工藝評定，確定合適的焊接參數（電流、電壓、速度、預熱溫度等）。
         焊工必須持證上崗。
         嚴格控制焊接質量，避免未焊透、夾渣、氣孔、裂紋等缺陷。
   校正： 對焊接變形進行校正（機械校正或火焰校正），確保構件尺寸和直線度/平面度符合要求。
   組對與預裝配：
       在車間內將加工好的零件組裝成塔段（如單節塔柱、橫隔組件、平臺框架、爬梯段等）。
        進行試拼裝，檢查各連接孔的對孔率、構件間的配合尺寸，確?，F(xiàn)場順利安裝。對于大型塔或復雜連接，可能進行更大范圍的預拼裝。
   附件制作： 制作平臺板（格柵板或鋼板）、護欄、爬梯/爬釘、電纜支架等附件。

4. 表面處理與防腐：
   預處理 (噴砂/拋丸除銹)：
       這是保證防腐層壽命的關鍵步驟。使用鋼丸或鋼砂對構件表面進行噴射處理。
        要求達到Sa 2.5級（近白級）清潔度，即完全去除氧化皮、銹、油脂等污物，表面呈現均勻的金屬光澤。
        粗糙度達到規定要求（通常40-80微米），增加涂層附著力。
   防腐處理：
   熱浸鍍鋅： 最常用、最可靠的防腐方式。
     將預處理好的構件浸入熔融的鋅液中（約450°C）。
     鐵與鋅發生冶金反應，形成鋅鐵合金層和純鋅層。
     要求鍍鋅層厚度均勻（符合GB/T 13912等標準，通常平均厚度≥85μm），表面光滑、無漏鍍、無滴瘤、無起皮等缺陷。
   (替代方案) 高性能防腐涂料： 對于不便熱鍍鋅的大型構件或特殊要求，可采用重防腐涂料體系（如環氧富鋅底漆 + 環氧云鐵中間漆 + 聚氨酯面漆），并嚴格控制施工工藝和漆膜厚度。但耐久性通常不如熱浸鍍鋅。

5. 耐火處理 (核心工藝)：
   防火涂料施工：
   表面處理： 在鍍鋅層或防腐涂層上施工防火涂料前，需確保表面清潔、干燥、無油污。有時需要涂刷專用界面劑增加附著力。
   涂刷/噴涂： 根據防火涂料的類型（厚型、薄型、超薄型）和設計要求，采用刷涂、輥涂或無氣噴涂方式施工。
   層數/厚度控制： 嚴格按產品說明和設計要求控制每道涂層的厚度和總干膜厚度。厚度是保證耐火時間的關鍵參數，需使用濕膜卡和干膜測厚儀進行過程監控。
   間隔時間： 嚴格遵守涂層之間的重涂間隔時間。
   環境控制： 注意施工環境的溫度、濕度要求，避免在雨雪、大風天氣施工。
   防火板包覆：
      將預制好的防火板（如硅酸鈣板、玻鎂板、珍珠巖板等）通過龍骨或?qū)Ｓ眠B接件固定在塔體鋼結構表面。
       要求安裝牢固、接縫嚴密，必要時填充防火密封材料。
   混凝土/耐火澆注料包覆：
      在鋼結構外支模板，澆筑配筋混凝土或?qū)Ｓ媚突饾沧⒘稀?br style="--tw-border-spacing-x: 0; --tw-border-spacing-y: 0; --tw-translate-x: 0; --tw-translate-y: 0; --tw-rotate: 0; --tw-skew-x: 0; --tw-skew-y: 0; --tw-scale-x: 1; --tw-scale-y: 1; --tw-pan-x: ; --tw-pan-y: ; --tw-pinch-zoom: ; --tw-scroll-snap-strictness: proximity; --tw-gradient-from-position: ; --tw-gradient-via-position: ; --tw-gradient-to-position: ; --tw-ordinal: ; --tw-slashed-zero: ; --tw-numeric-figure: ; --tw-numeric-spacing: ; --tw-numeric-fraction: ; --tw-ring-inset: ; --tw-ring-offset-width: 0px; --tw-ring-offset-color: #fff; --tw-ring-color: rgba(59,130,246,.5); --tw-ring-offset-shadow: 0 0 #0000; --tw-ring-shadow: 0 0 #0000; --tw-shadow: 0 0 #0000; --tw-shadow-colored: 0 0 #0000; --tw-blur: ; --tw-brightness: ; --tw-contrast: ; --tw-grayscale: ; --tw-hue-rotate: ; --tw-invert: ; --tw-saturate: ; --tw-sepia: ; --tw-drop-shadow: ; --tw-backdrop-blur: ; --tw-backdrop-brightness: ; --tw-backdrop-contrast: ; --tw-backdrop-grayscale: ; --tw-backdrop-hue-rotate: ; --tw-backdrop-invert: ; --tw-backdrop-opacity: ; --tw-backdrop-saturate: ; --tw-backdrop-sepia: ; --tw-contain-size: ; --tw-contain-layout: ; --tw-contain-paint: ; --tw-contain-style: ; box-sizing: border-box; border: 0px solid rgb(224, 222, 237); outline-color: rgba(76, 51, 204, 0.5);"/>   這種方法成本高、重量大，但耐火性能和耐久性極佳，通常用于要求非常高的核心支撐部位或特殊環境。
   耐火測試 (可選但重要)： 對于關鍵項目或新產品，可能抽取典型構件或進行縮尺模型試驗，送第三方實驗室進行標準耐火試驗（如GB/T 9978），驗證其實際耐火性能是否達到設計要求。

6. 總裝與檢驗：
   工廠總裝 (部分或全部)： 對于小型塔或便于運輸?shù)乃?，可在工廠完成大部分或全部組裝。
   最終檢驗：
   尺寸檢驗： 檢查總高度、各段長度、對角線、法蘭平面度、孔位等。
   外觀檢驗： 檢查防腐層、耐火層表面質量（均勻性、厚度、漏涂/漏鍍、損傷等）、焊縫外觀。
   無損檢測： 對關鍵焊縫（如塔柱對接焊縫、主材與節點板連接焊縫）進行超聲波探傷或磁粉探傷，檢測內部缺陷。
   螺栓連接副檢查： 確保數量、規格、等級正確。
   耐火層厚度抽檢： 多點測量防火涂料或防火板的實際厚度。
   載荷試驗 (可選)： 模擬風載或設備載荷，進行靜載或動載試驗，驗證結構強度和剛度。
   文件檢查： 核對材料質保書、焊接記錄、探傷報告、防腐/防火施工記錄、檢驗報告等是否齊全有效。

7. 包裝與運輸：
   標記： 清晰標明構件編號、重量、重心位置、吊裝點。
   包裝： 使用木框架、角鋼護角、纏繞膜等對構件（特別是法蘭面、螺栓孔、鍍鋅/涂層表面）進行保護，防止運輸途中變形、損傷和腐蝕。
   運輸： 選擇合適車輛，捆扎牢固，遵守超限運輸規定。

8. 現場安裝 (雖屬施工階段，但與生產密切相關)：

   • 生產方通常提供安裝指導或服務。
   • 嚴格按照安裝圖紙和規范進行基礎驗收、構件吊裝、螺栓緊固（需達到設計預拉力）、垂直度/直線度調整、平臺附件安裝、設備安裝等。
   • 做好現場焊縫的補漆、耐火涂層的修補工作。

防火監控塔生產中的關鍵工藝 (強調防火特殊性)

1. 焊接工藝： 是結構安全的生命線。嚴格的工藝評定、合格的焊工、規范的操作和無損檢測缺一不可。
2. 表面預處理 (噴砂/拋丸)： 決定了防腐層和后續防火涂層附著力的基礎。清潔度和粗糙度必須達標。
3. 熱浸鍍鋅： 最主流的、長效的防腐方式，對工藝控制（溫度、時間、助鍍劑、鈍化）要求極高。
4. 防火涂料施工： 防火監控塔的核心差異化工序。
   厚度控制： 干膜厚度直接決定耐火時間，是施工控制的絕對重點。
   附著力： 防火涂層與底材（鍍鋅層或防腐漆）必須有良好的附著力，避免火災時剝落。
   均勻性： 涂層需均勻覆蓋，無漏涂、無氣泡、無開裂。
   環境適應性： 選擇適合當?shù)貧夂颦h(huán)境的防火涂料產品。
5. 無損檢測： 確保焊縫內部質量，消除結構安全隱患。
6. 試拼裝： 提前在工廠發現并解決尺寸配合問題，避免現場安裝困難。
7. 耐火性能驗證： 通過實驗室測試或嚴格的工藝控制（尤其是涂層厚度）來保證設計的耐火時間得以實現。

總結

防火監控塔的生產是一個融合了鋼結構制造、重防腐和專項防火保護的系統工程。其工藝流程環環相扣，從設計源頭就需融入防火理念，并在材料選擇、加工制造（尤其焊接）、表面處理（高質量防腐）、關鍵性的耐火處理以及全過程的質量檢驗等環節嚴格把控。其中，確保耐火措施（特別是防火涂料）的有效施工和達到設計要求的保護厚度/性能，是區別于普通鋼結構塔的核心所在。 生產廠家需要具備相應的技術能力、工藝裝備和質量控制體系才能生產出安全可靠、經久耐用的防火監控塔。

監控塔又名攝像塔/桿、瞭望塔，監控塔是在鐵塔的基礎上，經專業人員潛心研究，開發出來的集通訊、監控、照明功能于一體的塔型高聳鋼結構監控設備!結構合理，造型美觀，經久耐用，產品防腐處理熱鍍鋅，防腐時間長。鋁合金監視塔無須外表維護，安全使用長達 30年，是理想的登高望遠設備。

主要用途：森林防火、城市交通、氣象部門、油庫、河流及各種監控工程的設備支撐。

監控塔由塔體、平臺、塔樓、爬梯等組成，結構緊湊，經久耐用，瞭望塔適用于森林防火，邊防檢查哨的嘹望，監控等，了望監控塔是理想的森林防火，火情查看，登高眺望指揮工作臺。監控了望塔塔身采用優質鋼材制作，采用熱鍍鋅防腐，具有結構穩定、科學合理、工藝精良、造型美觀、安全耐用、防腐時間長，搬遷便捷等優點.

  公司專業從事鐵塔安裝、設計、制作、生產、銷售及售后服務為一體的綜合型現代企業，擁有多項國家專利，鐵塔研發和生產的企業。

    主要生產通信塔、微波塔、廣播電視塔、不銹鋼工藝裝飾塔、電力塔、鋼管桿塔等產品。

    產品廣泛應用于電信、移動、聯通、國防、鐵路、電力、水利、金融、交通、廣播電視等部門。擁有國內先進的生產流水線，各種檢測設備齊全。

    公司自成立以來，秉持技術過硬、顧客至上，質量保證的發展目標。

    公司成立迄今，正是由于各界朋友們對于我們的持續支持與關懷，及本公司全體同仁辛勤的耕耘與付出，使公司持續發展與茁壯成長。

    展望未來，我公司人懷著感恩之心，更加追求卓越的業績，來回饋社會，服務顧客。

    公司誠摯的希望與新老客戶在互惠互利、友好合作的基礎上，建立良好的貿易關系，歡迎各單位來人來函到我企業指導工作。

    我們有著一支優秀的員工團隊，我們堅信企業的競爭、產品的競爭、技術的競爭，歸根到底是人才的競爭，只有具備了高素質的員工才能形成高素質的企業，才能掌握市場競爭的主動權。

    公司理念：“誠實守信，雙贏有泰”，我們對待每位戶都遵循行業誠信，不虛報產品價格，客戶下訂單后我們抓緊生產，保證工期。

    愿與新老客戶本著精誠合作、互惠互利的原則建立廣泛的合作關系，相信通過我們的共同努力定能共創美好未來！

技術參數

抗震烈度：8度

接地電阻：≤10Ω
防腐處理：熱渡鋅
高度：5米-60米
重量：隨高度變化
鋼材：寶鋼/首鋼/邯鋼/唐鋼等
鋼材型號：Q235或345
設計壽命：30年以上
連接方式：螺絲連接、法蘭連接、插接

使用參數
基本風壓：0.35-0.75kN/m2
垂 直 度：1/1000
適宜溫度：-45C-+45C
防腐處理：熱鍍鋅

設計風速：32米/秒/震烈度8度

防腐處理：熱渡鋅

設計規范
1、建筑物防雷設計規范（GB50057-94）
2、高聳結構設計規范（GBJ135-90）
3、鋼結構設計規范（GB50017-2003）
4、塔桅鋼結構施工及驗收規程（CECS 80：2006）

主要用途
廣泛應用在學校、廣場、停車場、城市交通，高層建筑、森林防火，氣象部門，旅游景區，作為監控設備的支撐。
監控塔的類型

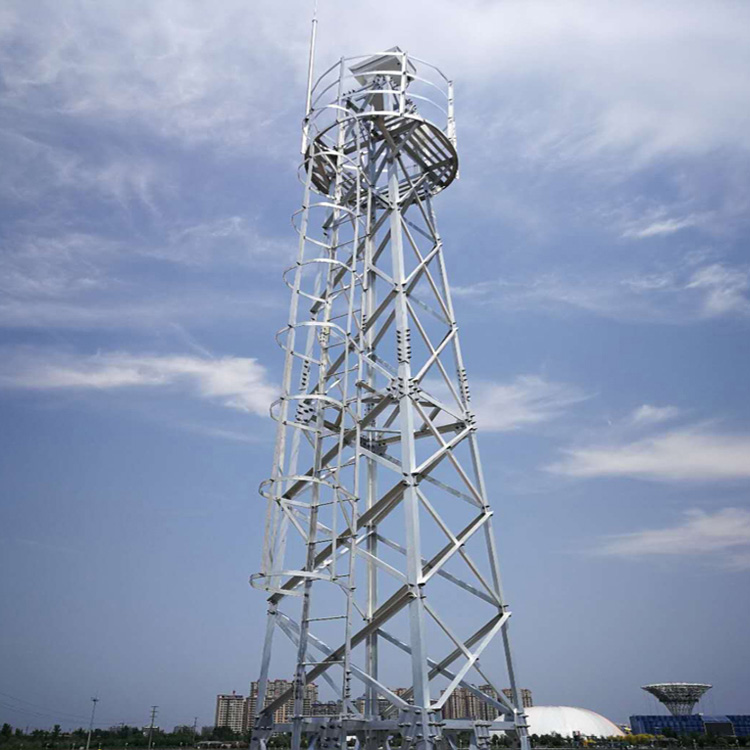

四柱角鋼監控（如圖）
三柱管監控塔（如圖）
單管監控塔（如圖）
