電塔，呈梯形或三角形等塔狀建筑物，高度通常為25-40米，為鋼架結構。電塔多建設在野外的發電廠、配電站附近，它是電力部門的重要設施，能架空電線并起保護和支撐的作用。電力鐵塔的設計、制造、安裝、維護及質量檢測是現代電力系統運行與發展的重要保障。

　　送電線路的鐵塔可以分為以下幾種形式：

　　1、酒杯形塔

　　塔形呈酒杯狀，該塔上架設兩根避雷線，三相導線排列在一個水平面上，通常用于110千伏及以上電壓等級送電線路中，特別適用于重冰區或多雷區。

　　2、貓頭形狀

　　塔形呈貓頭狀，該塔上架設兩根避雷線，導線呈等腰三角形布置，它也是110千伏及以上電壓等級送電線路常用塔形，能節省線路走廊，其經濟技術指標較酒杯形塔稍差。

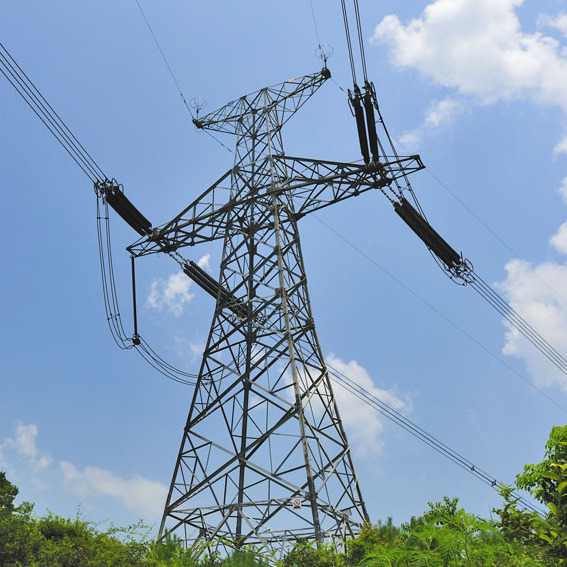

　　3、干字形塔

　　鐵塔形狀如“干”字，塔上架設兩根避雷線，導線基本呈等腰三角形布置，此種塔形受力情況清晰直接，有較好的經濟技術指標，通常是220千伏及以上電壓等級送電線路常用的塔形，主要用做耐張塔及轉角塔。

　　4、拉線“V”形塔

　　塔形呈“V”字形狀，常用于220千伏及以上電壓等級的送電線路。塔上架設兩根避雷線，導線呈水平布置，該種塔形具有施工方便、耗鋼量低于其它門形拉線塔等優點，但它占地面積較大，在河網及大面積耕地地區使用受到一定限制。

　　5、“上”字形塔

　　鐵塔外形如“上”字，鐵塔頂端架設單根或雙根避雷線，導線呈不對稱三角形布置。適用于少雷及輕冰地區，且導線截面偏小的送電線路，該桿塔具有較好的經濟指標。

　　6、雙回路鼓形塔

　　由于該塔形的中相導線橫擔稍長于上、下橫擔，所以導線呈鼓形布置，該塔形適用于覆冰較重地區。稍長的中橫擔使所有的導線均能達到適當錯開的目的，可避免導線脫冰跳躍時發生碰線閃絡事故，它是雙回路鐵塔常用的塔形。

　　輸電線路塔的尺寸和檔距須滿足電路要求：導線與地面、建筑物、樹木、鐵路、公路、河流以及其他架空線路之間，導線與導線、導線與避雷線之間，均應保持必要的小安全距離。避雷線對導線的保護角及使用雙避雷線時兩根避雷線之間的水平小距離應滿足有關規定。

　　輸電線路塔基礎的種類很多，并隨塔的類型、地形、地質、施工及運輸?shù)臈l件而異，常見的有：

　?、僬w式剛性基礎；

　　②整體式柔性基礎；

　?、郦?dú)立式剛性基礎；

　　④獨立式柔性基礎;

　　⑤獨立式金屬基礎;

　?、蘩€(xiàn)地錨；

　?、呖ūP(pán)及底盤；

　?、鄻痘A(chǔ)。

　　上述①、②類基礎主要用于窄塔身用地小的情況,③、④、⑧類基礎用于軟土地基,⑤類則適用于山區或搬運及取水較困難的地區，⑥類只用于拉線塔，⑦類只用于鋼筋混凝土塔。除應考慮地基和基礎的強度外，尚需核算基礎的上拔與傾覆穩定性。根據長期使用經驗，對一般塔基礎可以不必驗算地基的變形。
