目前，國內對處于煤礦采空區輸電線路鐵塔可靠性的研究較少。山西省電力勘測設計院在長期的設計、工代過程中不斷總結經驗，在通過煤礦采空區及計采區時，根據輸電線路的設計和運行經驗，采取了一定的技術措施。中國電力科學研究院采用有限元軟件關于煤礦采空區基礎沉降與傾斜變形對特高壓桿塔承載能力的影響進行了數值分析。

　　只有不斷提高電力鐵塔設計、制造、安裝、維護技術水平，不斷加強電力鐵塔質量檢測，才能夠適應現代電力規范、進步的發展。

　　1、高壓線塔分直線塔和耐張塔，轉角塔是耐張塔的一種，貓頭塔是直線塔的一種

　　2、樣子直線塔，絕緣子是垂直懸掛的貓頭塔，張塔，絕緣子是水平的，用于防止聯環倒塔、線路轉彎等

　　3、電壓要看絕緣子的數量，1-2片：10KV，3-5片，35KV，7片110KV，14-16片220KV，28片500KV，看多了就不用數，看長度大致就知道了。

　　電塔圍網

　　為了防止電線被盜或極端人員的攀爬對電塔周圍做好防護。提供有效的防范措施，特此增加圍網（護欄）。有效地杜絕安全隱患。

　　送電線路的鐵塔可以分為以下幾種形式：

　　1、酒杯形塔

　　塔形呈酒杯狀，該塔上架設兩根避雷線，三相導線排列在一個水平面上，通常用于110千伏及以上電壓等級送電線路中，特別適用于重冰區或多雷區。

　　2、貓頭形狀

　　塔形呈貓頭狀，該塔上架設兩根避雷線，導線呈等腰三角形布置，它也是110千伏及以上電壓等級送電線路常用塔形，能節省線路走廊，其經濟技術指標較酒杯形塔稍差。

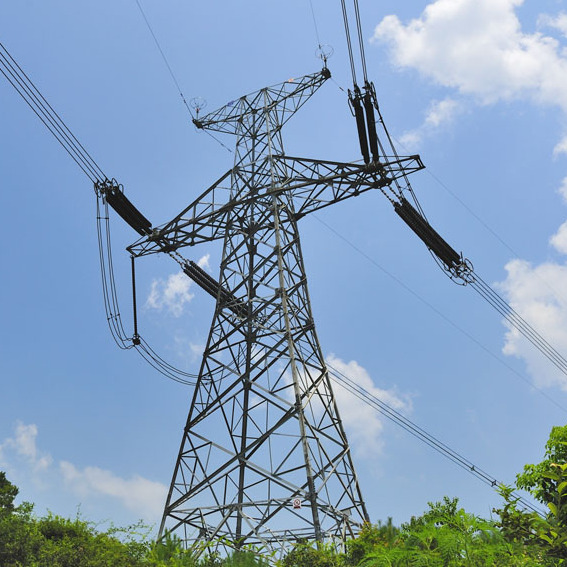

　　3、干字形塔

　　鐵塔形狀如“干”字，塔上架設兩根避雷線，導線基本呈等腰三角形布置，此種塔形受力情況清晰直接，有較好的經濟技術指標，通常是220千伏及以上電壓等級送電線路常用的塔形，主要用做耐張塔及轉角塔。

　　4、拉線“V”形塔

　　塔形呈“V”字形狀，常用于220千伏及以上電壓等級的送電線路。塔上架設兩根避雷線，導線呈水平布置，該種塔形具有施工方便、耗鋼量低于其它門形拉線塔等優點，但它占地面積較大，在河網及大面積耕地地區使用受到一定限制。

　　5、“上”字形塔

　　鐵塔外形如“上”字，鐵塔頂端架設單根或雙根避雷線，導線呈不對稱三角形布置。適用于少雷及輕冰地區，且導線截面偏小的送電線路，該桿塔具有較好的經濟指標。

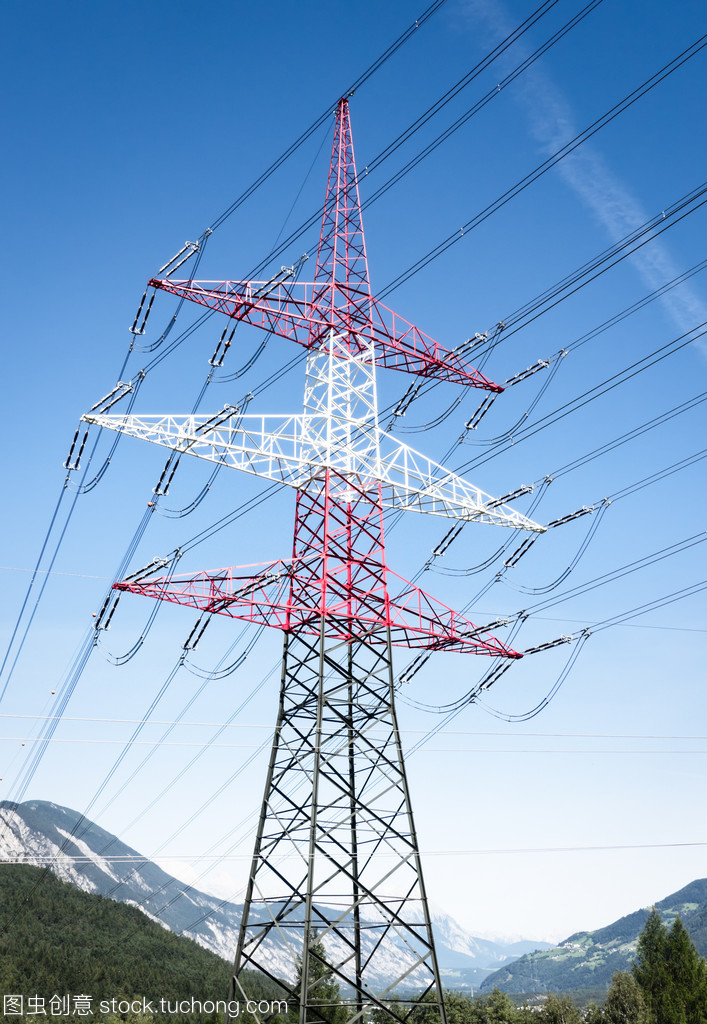

　　6、雙回路鼓形塔

　　由于該塔形的中相導線橫擔稍長于上、下橫擔，所以導線呈鼓形布置，該塔形適用于覆冰較重地區。稍長的中橫擔使所有的導線均能達到適當錯開的目的，可避免導線脫冰跳躍時發生碰線閃絡事故，它是雙回路鐵塔常用的塔形。

　　輸電塔則是架空線路的支撐點，在輸電塔上架設一個回路則是單回路輸電塔，在輸電塔上架設兩個回路則是雙回路輸電塔。單回路就是指一個負荷有一個供電電源的回路；雙回路就是指一個負荷有2個供電電源的回路。一般，對供電可靠性要求高的企業，或地區重要變電站，均采用雙回線供電，這樣可保護其中一個電源因故停電，另一個電源可繼續供電.但對一般的對供電可靠性要求不高的中小用戶往往采用單電源供電。
