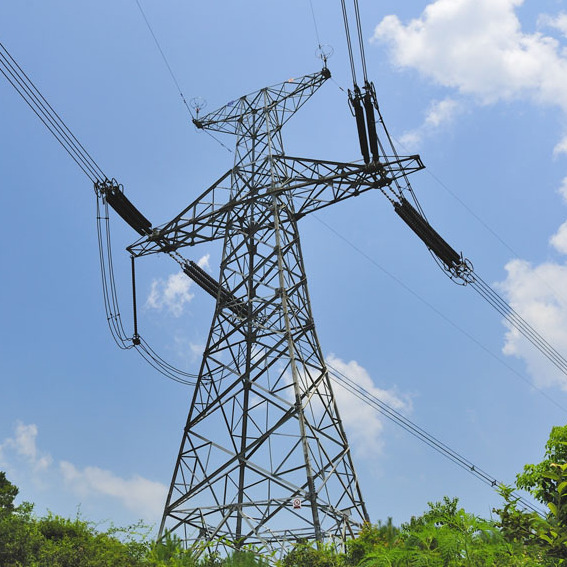

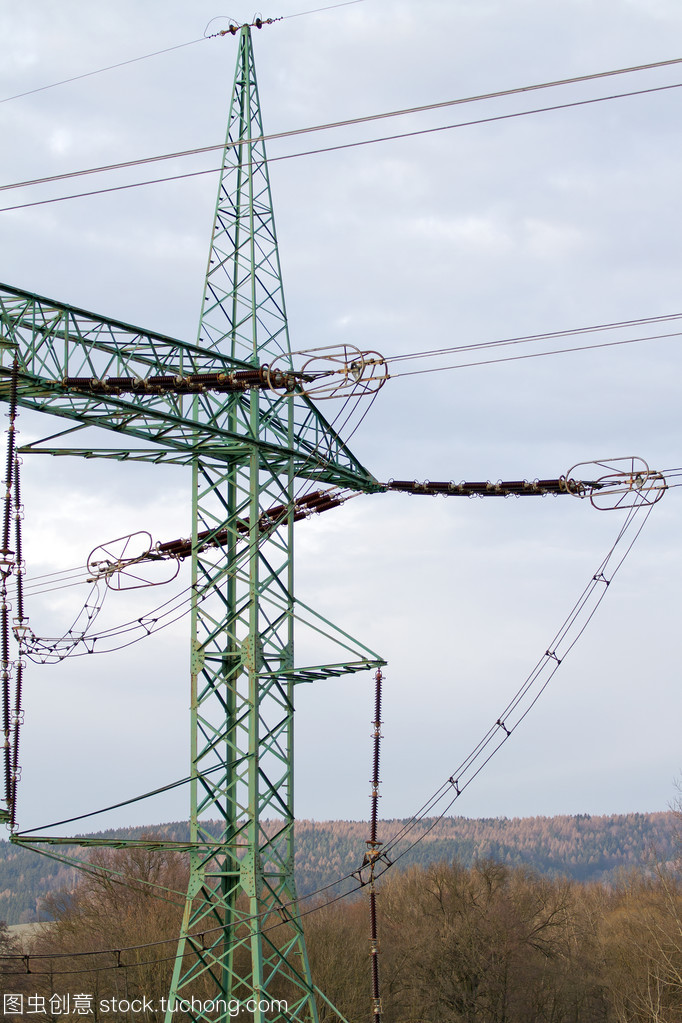

支持高壓或超高壓架空送電線路的導線和避雷線的構筑物。按其形狀一般分為:酒杯型、貓頭型、上字型、干字型和桶型五種,按用途分有:耐張塔、直線塔、轉角塔、換位塔(更換導線相位位置塔)、終端塔和跨越塔等。
輸電塔則是架空線路的支撐點,在輸電塔上架設一個回路則是單回路輸電塔,在輸電塔上架設兩個回路則是雙回路輸電塔。單回路就是指一個負荷有一個供電電源的回路;雙回路就是指一個負荷有2個供電電源的回路。一般,對供電可靠性要求高的企業,或地區重要變電站,均采用雙回線供電,這樣可保護其中一個電源因故停電,另一個電源可繼續供電.但對一般的對供電可靠性要求不高的中小用戶往往采用單電源供電。
輸電線路塔的尺寸和檔距須滿足電路要求:導線與地面、建筑物、樹木、鐵路、公路、河流以及其他架空線路之間,導線與導線、導線與避雷線之間,均應保持必要的小安全距離。避雷線對導線的保護角及使用雙避雷線時兩根避雷線之間的水平小距離應滿足有關規定。
目前,國內對處于煤礦采空區輸電線路鐵塔可靠性的研究較少。山西省電力勘測設計院在長期的設計、工代過程中不斷總結經驗,在通過煤礦采空區及計采區時,根據輸電線路的設計和運行經驗,采取了一定的技術措施。中國電力科學研究院采用有限元軟件關于煤礦采空區基礎沉降與傾斜變形對特高壓桿塔承載能力的影響進行了數值分析。
