輸電鐵塔為高聳構筑物,對傾斜變形非常敏感,對地基不均勻沉降要求也高。輸電鐵塔基礎常用的結構形式有立基礎、擴大基礎和樁基礎,輸電鐵塔的結構形式主要采用鋼結構。常規輸電鐵塔及基礎結構難以適應煤礦采空區的地表移動變形,有可能造成輸電鐵塔偏斜甚至傾覆。

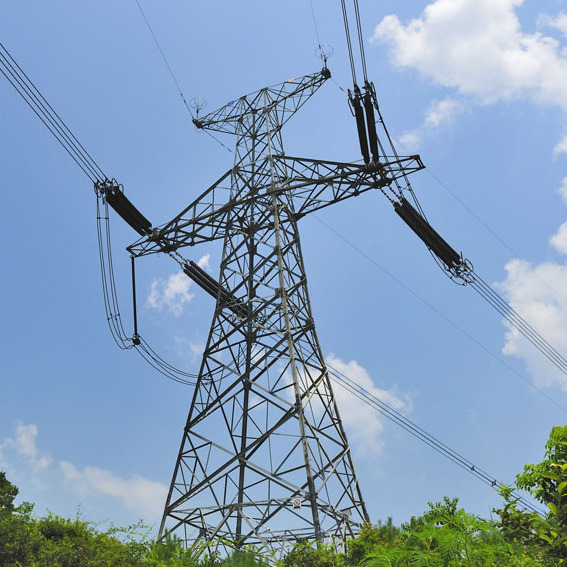

高壓電塔分直線塔和耐張塔,轉角塔是耐張塔的一種,貓頭塔是直線塔的一種2、樣子直線塔,絕緣子是垂直懸掛的貓頭塔,張塔,絕緣子是水平的,用于防止聯環倒塔、線路轉彎等3、電壓要看絕緣子的數量,1-2片:10KV,3-5片,35KV,7片110KV,14-16片220KV,28片500KV,看多了就不用數,看長度大致就知道了。

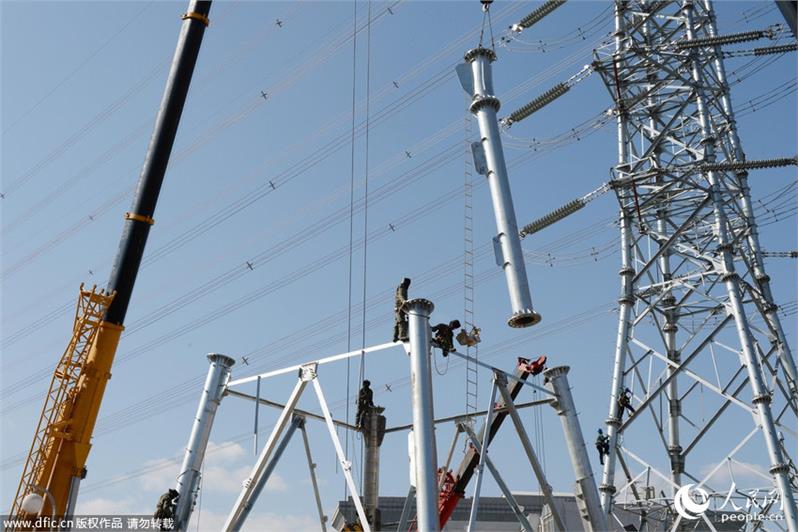

輸電線路塔施工方法
輸電線路塔的數量多,分布面廣,自然條件及地形條件復雜多變,不利于使用大型機具運輸和安裝。中國多用把桿吊裝方法。20世紀70年始對100米以上的高塔,采用了更為安全的倒裝法,利用鋼塔的底層作承力架,先上后下,逐段安裝就位,整體提升,并用纖繩臨時固定。

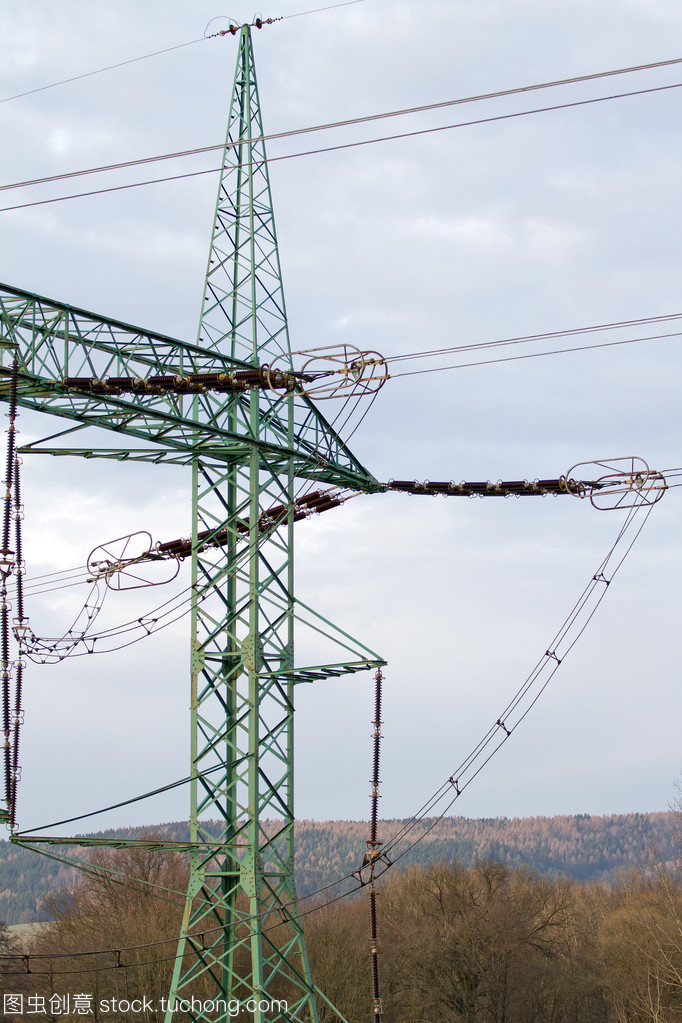

支持高壓或超高壓架空送電線路的導線和避雷線的構筑物。按其形狀一般分為:酒杯型、貓頭型、上字型、干字型和桶型五種,按用途分有:耐張塔、直線塔、轉角塔、換位塔(更換導線相位位置塔)、終端塔和跨越塔等。
