電塔與電線桿的區別
電塔(鐵塔)多用于 高壓電輸送 特點是 承載 大 穩固 安全性能高
電桿 多用于 低壓 10kv以下的變電輸送架設 使用 特點是 簡易 占地小 易檢修 (很少大于12米的)架設方便 。
輸電線路塔主要承受風荷載、冰荷載、線拉力、 恒荷載、 安裝或檢修時的人員及工具重以及斷線、地震作用等荷載。設計時應考慮這些荷載在不同氣象條件下的合理組合,恒荷載包括塔、線、金具、絕緣子的重量及線的角度合力、順線不平衡張力等。斷線荷載在考慮斷線根數(一般不考慮同時斷導線及避雷線)、斷線張力的大小及斷線時的氣象條件等方面,各國均有不同的規定。
輸電鐵塔為高聳構筑物,對傾斜變形非常敏感,對地基不均勻沉降要求也高。輸電鐵塔基礎常用的結構形式有立基礎、擴大基礎和樁基礎,輸電鐵塔的結構形式主要采用鋼結構。常規輸電鐵塔及基礎結構難以適應煤礦采空區的地表移動變形,有可能造成輸電鐵塔偏斜甚至傾覆。

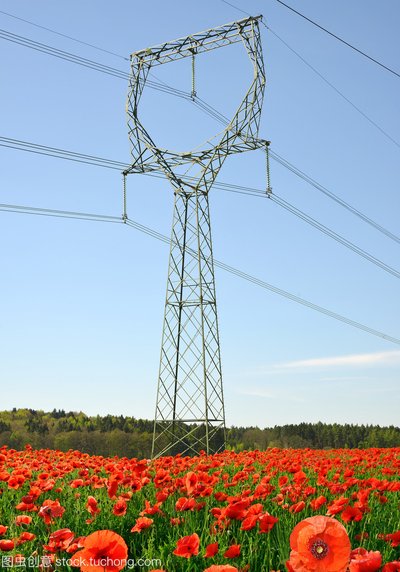

高壓電塔分直線塔和耐張塔,轉角塔是耐張塔的一種,貓頭塔是直線塔的一種2、樣子直線塔,絕緣子是垂直懸掛的貓頭塔,張塔,絕緣子是水平的,用于防止聯環倒塔、線路轉彎等3、電壓要看絕緣子的數量,1-2片:10KV,3-5片,35KV,7片110KV,14-16片220KV,28片500KV,看多了就不用數,看長度大致就知道了。
