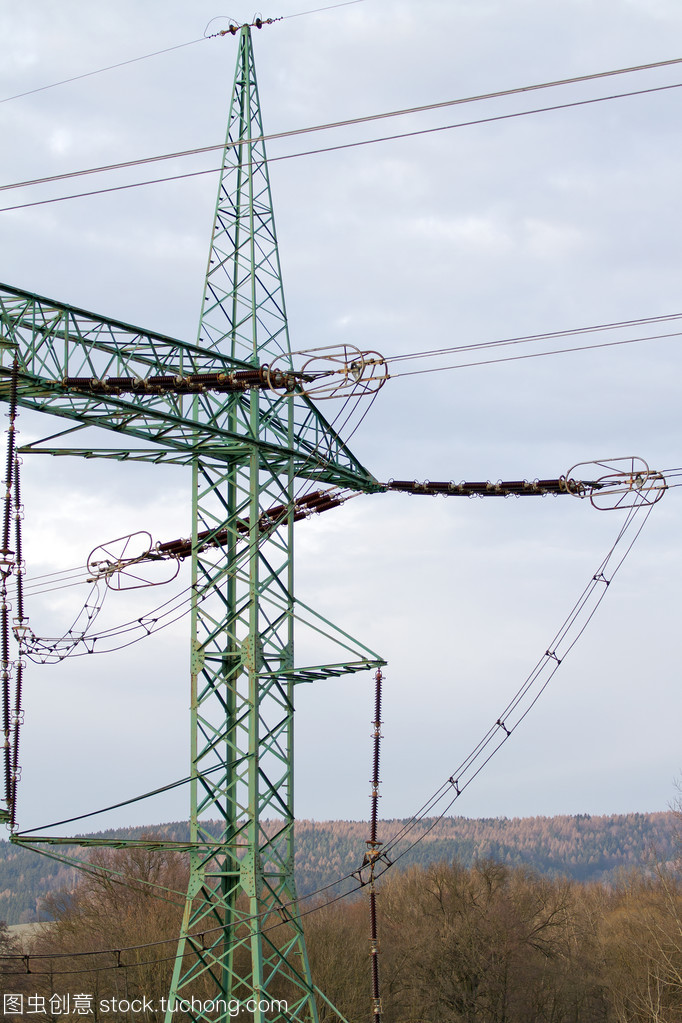

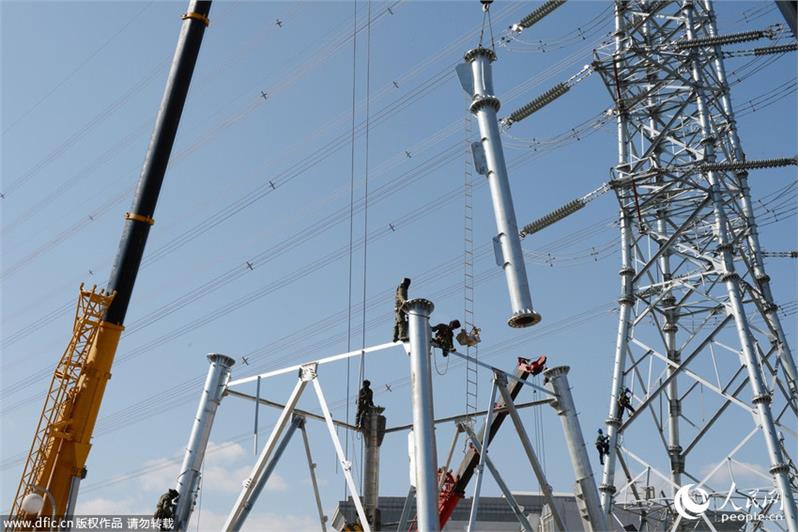

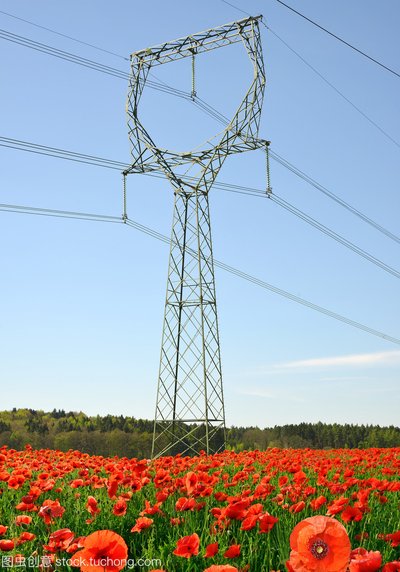

支持高壓或超高壓架空送電線路的導線和避雷線的構筑物。按其形狀一般分為:酒杯型、貓頭型、上字型、干字型和桶型五種,按用途分有:耐張塔、直線塔、轉角塔、換位塔(更換導線相位位置塔)、終端塔和跨越塔等。
輸電線路塔基礎的種類很多,并隨塔的類型、地形、地質、施工及運輸?shù)臈l件而異,常見的有:
?、僬w式剛性基礎;
②整體式柔性基礎;
③立式剛性基礎;
④立式柔性基礎;
?、萘⑹浇饘倩A(chǔ);
?、蘩€地錨;
?、呖ūP及底盤;
?、鄻痘A(chǔ)。
上述①、②類基礎主要用于窄塔身用地小的情況,③、④、⑧類基礎用于軟土地基,⑤類則適用于山區或搬運及取水較困難的地區,⑥類只用于拉線塔,⑦類只用于鋼筋混凝土塔。除應考慮地基和基礎的強度外,尚需核算基礎的上拔與傾覆穩定性。根據長期使用經驗,對一般塔基礎可以不必驗算地基的變形。
輸電線路塔主要承受風荷載、冰荷載、線拉力、 恒荷載、 安裝或檢修時的人員及工具重以及斷線、地震作用等荷載。設計時應考慮這些荷載在不同氣象條件下的合理組合,恒荷載包括塔、線、金具、絕緣子的重量及線的角度合力、順線不平衡張力等。斷線荷載在考慮斷線根數(一般不考慮同時斷導線及避雷線)、斷線張力的大小及斷線時的氣象條件等方面,各國均有不同的規定。
輸電線路塔的尺寸和檔距須滿足電路要求:導線與地面、建筑物、樹木、鐵路、公路、河流以及其他架空線路之間,導線與導線、導線與避雷線之間,均應保持必要的小安全距離。避雷線對導線的保護角及使用雙避雷線時兩根避雷線之間的水平小距離應滿足有關規定。
